罗斯蒙特的3051TG压力变送器
    发布时间: 2023-08-04 09:27

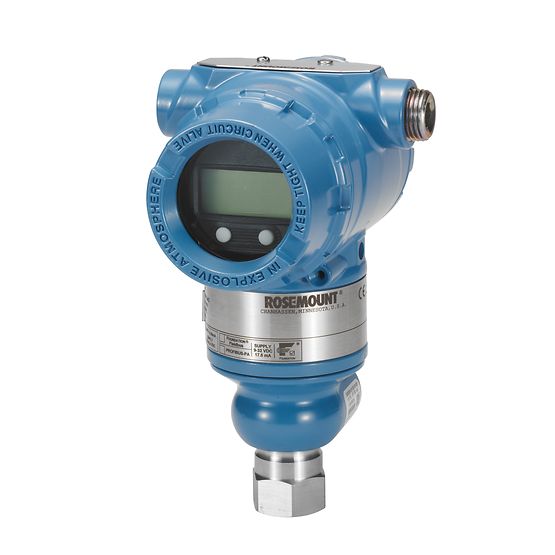

罗斯蒙特的3051TG压力变送器

罗斯蒙特的3051TG压力变送器

型 号：3051TG3A2B21AB4M5K5

品 牌：罗斯蒙特

详细介绍：

3051TG罗斯蒙特压力变送器是经过40年电力行业考验的罗斯蒙特压力变送器中的常用产品之一。具有高可靠性、长期稳定性和易于维护的设计。罗斯蒙特压力变送器无论从设计到安装，从维护到操作都能实现优化的测量概念。

 一、产品概述：

罗斯蒙特的3051TG压力变送器，3051TA绝压变送器集传感器、电子技术与单隔离膜片设计与一体，实现表压和绝压测量的校验量程从0.3到10000psi 。3051T型压力变送器工作原理：工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。3051压力变送器传感膜片是一个张紧的弹性元件，其位移随所受压而变化（对于3051GP压力变送器，大气压如同施加在传感膜片的低压侧一样）。3051AP绝压变送器，低压侧始终保持一个参考压力。传感膜片的大位移量为0.004英寸（0.1毫米），且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART（高速可寻址远程发送器数据公路）输出信号。

 二、技术参数：

  • 总体性能：±0.15%FS

  • 精度：±0.075%FS

  • 有效压力：校验量程从0.3至10000psi

  • 表压：校验量程从0.3至10000psi

  • 不锈钢与哈氏合金CR过程隔离膜片

  • 单隔离膜片设计

  • 灌充液：硅油与惰性油

  • 可选DIN与Autoclave相配的过程连接

三、选型指南：

型号

变送器类型

3051TG表压变送器

3051TA

有效压力变送器

代码

压力范围3051TG3051TA

1
2
3
4
5

0-0.3至0-30psig(0-2至0-207kPa)、0-1.5至0-150psig(0-10至0-1034kPa)、0-8至0-800psig(0-55至0-5516kPa)、0-40至0-4000psig(0-276至0-27579kPa)、0-2000至0-10000psig(0-13800至0-68900kPa)、0-0.3至0-30psig(0-2至0-207kPa)、0-1.5至0-150psig(0-10至0-1034kPa)、0-8至0-800psig(0-55至0-5516kPa)、0-40至0-4000psig(0-276至0-27579kPa)、0-2000至0-10000psig(0-13800至0-68900kPa)

代码

输出

A4-20mA，带有基于HART协议的数字信号
M(1)低功耗，1-5Vdc，带有基于HART协议的数字信号(0.8-3.2Vdc输出，用选项代码C2)

代码

过程连接型式

2A1/4-18NPT阴螺纹
2B1/2-14NPT阴螺纹
2CG1/2AA DIN 16288阳螺纹(仅限量程1-4，SST)
2F锥形和螺纹式，适用于F-250-C型蒸压器Autoclave(包括压盖与筛，仅限量程5SST)

代码

隔离膜片过程连接液件材料

2(2)
3(3)

316L SST316L SST哈氏合金C-276哈氏合金C-276

代码

灌充液

1硅油

2

惰性液(Fluorinert FC-43)

代码

外壳材料导线管入口尺寸

  A

  铝，聚氨酯涂层             1/2-14NPT

B

铝，聚氨酯涂层             1/2-14NPT

C

铝，聚氨酯涂层             PG13.5

D

铝，聚氨酯涂层             G1/2

J

SST                               1/2-14NPT

K

SST                               M20×1.5(CM20)

L

SST                               PG13.5

罗斯蒙特3051TG/TA压力变送器典型型号:

  • 3051TG1A2B21A

  • 3051TG2A2B21A

  • 3051TG3A2B21A

  • 3051TG4A2B21A

  • 3051TG5A2B21A

  • 3051TG1A2B21AB4

  • 3051TG2A2B21AB4

  • 3051TG3A2B21AB4

  • 3051TG4A2B21AB4

  • 3051TG5A2B21AB4

  • 3051TG1A2B21AB4M5

  • 3051TG2A2B21AB4M5

  • 3051TG3A2B21AB4M5

  • 3051TG4A2B21AB4M5

  • 3051TG5A2B21AB4M5

  • 3051TG1A2B21AB4M5K5

  • 3051TG2A2B21AB4M5K5

  • 3051TG3A2B21AB4M5K5

  • 3051TG4A2B21AB4M5K5

  • 3051TG5A2B21AB4M5K5

  • 3051TG1A2B21AB4M5E5

  • 3051TG2A2B21AB4M5E5

  • 3051TG3A2B21AB4M5E5

  • 3051TG4A2B21AB4M5E5

  • 3051TG5A2B21AB4M5E5

  • 3051TG1A2B21AB4M5I5

  • 3051TG2A2B21AB4M5I5

  • 3051TG3A2B21AB4M5I5

  • 3051TG4A2B21AB4M5I5

  • 3051TG5A2B21AB4M5I5

  • 3051TG1A2C21AB4M5

  • 3051TG2A2C21AB4M5

  • 3051TG3A2C21AB4M5

  • 3051TG4A2C21AB4M5

  • 3051TG5A2C21AB4M5

  • 3051TG1A2C21AB4M5K5

  • 3051TG2A2C21AB4M5K5

  • 3051TG3A2C21AB4M5K5

  • 3051TG4A2C21AB4M5K5

  • 3051TG5A2C21AB4M5K5

  • 3051TG1A2C21AB4M5E5

  • 3051TG2A2C21AB4M5E5

  • 3051TG3A2C21AB4M5E5

  • 3051TG4A2C21AB4M5E5

  • 3051TG5A2C21AB4M5E5

  • 3051TG1A2C21AB4M5I5

  • 3051TG2A2C21AB4M5I5

  • 3051TG3A2C21AB4M5I5

  • 3051TG4A2C21AB4M5I5

  • 3051TG5A2C21AB4M5I5

  • 3051TG1A2B21BB4M5

  • 3051TG2A2B21BB4M5

  • 3051TG3A2B21BB4M5

  • 3051TG4A2B21BB4M5

  • 3051TG5A2B21BB4M5

  • 3051TG1A2B21BB4M5K5

  • 3051TG2A2B21BB4M5K5

  • 3051TG3A2B21BB4M5K5

  • 3051TG4A2B21BB4M5K5

  • 3051TG5A2B21BB4M5K5

  • 3051TG1A2B21BB4M5E5

  • 3051TG2A2B21BB4M5E5

  • 3051TG3A2B21BB4M5E5

  • 3051TG4A2B21BB4M5E5

  • 3051TG5A2B21BB4M5E5

  • 3051TG1A2B21BB4M5I5
