油井用多点阶梯式超长铠装热电偶
    发布时间: 2023-07-31 14:32

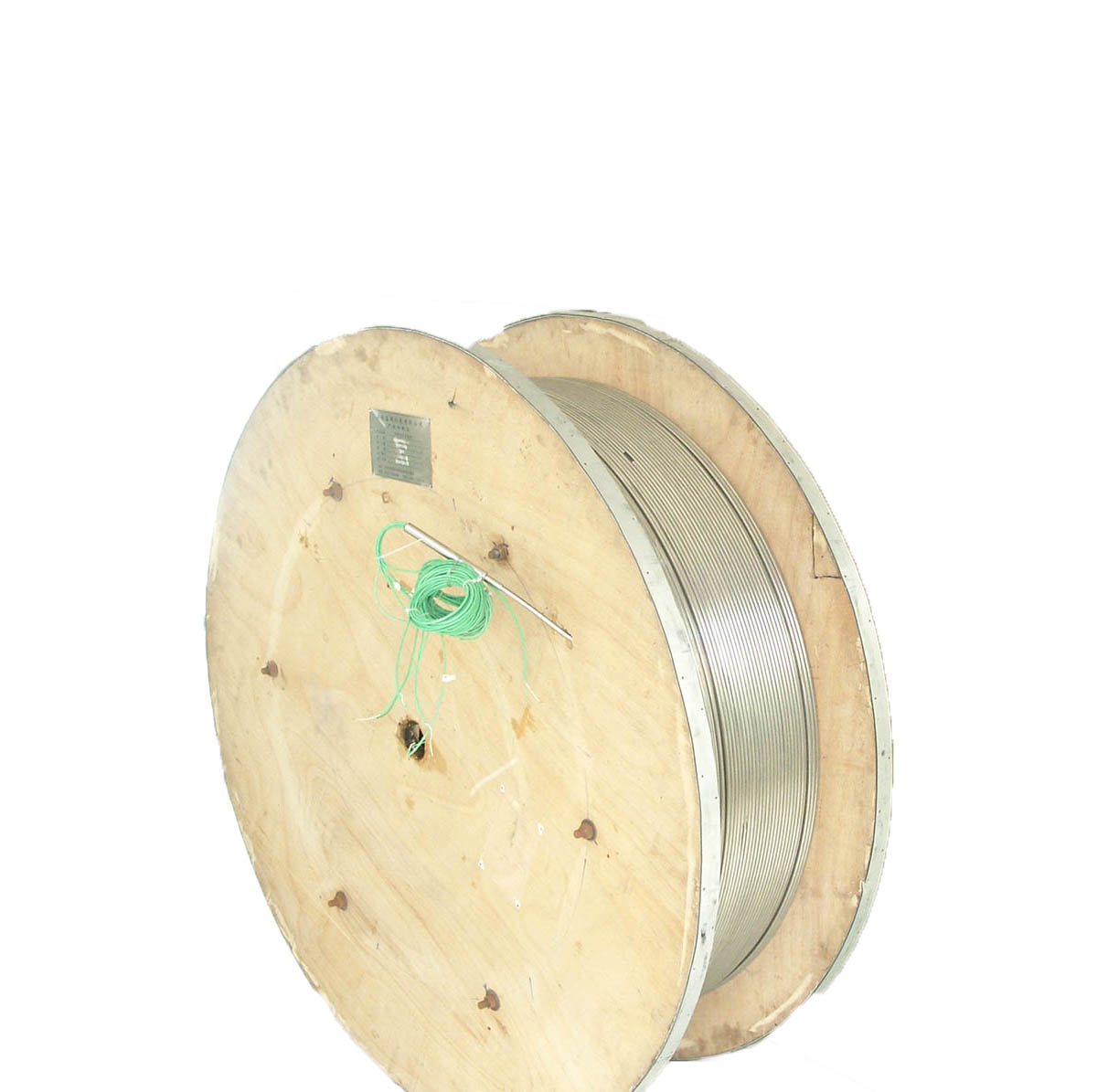

油井用多点阶梯式超长铠装热电偶

油井用多点阶梯式超长铠装热电偶

油井用多点阶梯式超长铠装热电偶:

《油井用多点阶梯式超长铠装热电偶》是本公司历经五年开发的新产品。是由多支芯线铠装热电偶组合于一支不锈钢管内,经模具压实变径的坚实整体。整机是由外套管、内芯铠装热电偶、接线盒、补偿导线组成。多支热电偶成阶梯式分布,全长可达2000米。具有耐压、可挠、高不渗透、高不燃性、耐辐射、高强度、安全防爆、安装方便、使用寿命长等优点。是一项从设计到安装都得到专业技术支持的完整体系。该产品专用于深度油井纵向温度梯度的测量,也可用于气井、地热深井纵向温度梯度的测量。本产品执行Q/XG18823-2009 《高温油井用多点阶梯式超长铠装热电偶》企业标准。

1  外观质量

表面应平整、光亮,无折痕、无毛剌、无裂缝、无夹杂物,无肉眼可分辨的划痕;

2 结构及尺寸(图3示)

  a) 测温点N:N可以根据用户需要设计,目前市场N取5~7的较多。

  b) 总长度L:L=LN+1(m),LN为最长测温点热电偶的长度,可根据用户需要设计。

  c) 延长型补偿导线:多芯,长度可根据需要设计。" width="644" height="266" alt=""/>

  d) 外径D为6~8mm,允差为D±0.1D。

  e) 各测温点长度Lx可根据用户需要和油井深度设计,允差为lx±0.5(m)。

  f) 热端结构:绝缘型。

  g) 冷端结构:简易型

3  分度号

     K 型(根据需要可以采用其他分度号)。

4  测温范围:-40 ~ 600℃

5  热电动势及允差

 热电动势应符合GB/T 16839.1  热电偶分度表的要求

允差应符合GB/T 16839.2 允差的规定。

Ⅰ级:±(2.5℃或0.75%t);Ⅱ级:±(1.5℃或0.4%t)

6  绝缘电阻

  a)  室温绝缘电阻:不小于1000 MΩ/ m

  b)  高温绝缘电阻:不小于3 MΩ/ 支

7  外套管完整性

产品整体浸泡在室温水中60分钟后,其绝缘电阻无变化。

8  材料

  a)  内芯铠装热电偶应符合GB/T 18404技术要求

  b)  外保护管材质为316L,其材质应符合相关标准要求。
