压簧式固定热电偶
    发布时间: 2023-07-31 13:45

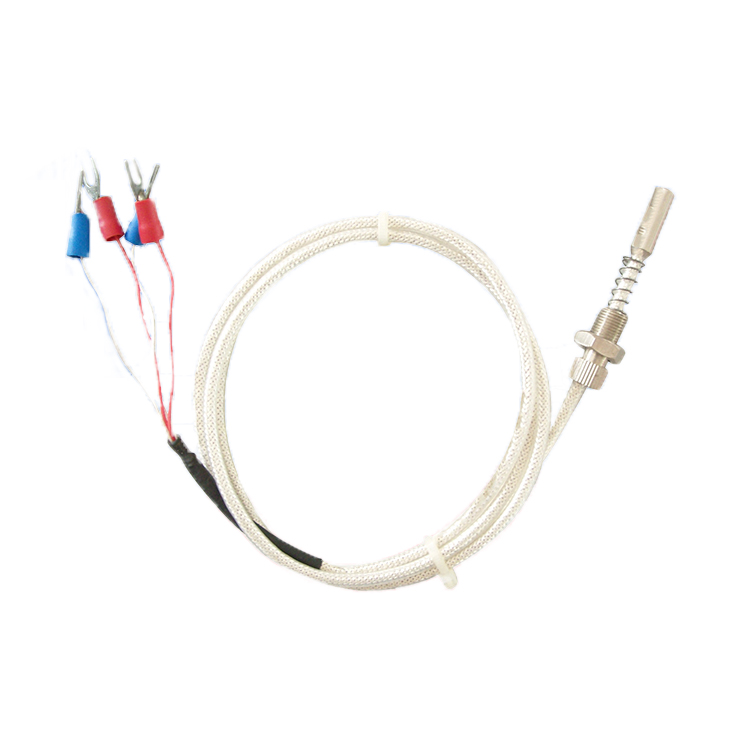

压簧式固定热电偶

压簧式固定热电偶

压簧固定热电偶

WR□T-01 型压簧固定式镍铬 - 铜镍热电偶通过压簧将热电偶端部与被测物的表面紧贴, 以提高测量的可靠性和准确性。压簧式固定热电偶与显示仪表等配套使用,可直接测量 0~400 ℃ 范围内的温度。 压簧式固定热电偶带有软性延长导线,可以自由弯曲,具有热响应时间小,使用方便等特点,适用于塑料挤 出机、轻纺、食品等工业。

压簧式固定热电偶结构原理:

WRET-01 型压簧式固定热电偶的作用原理,分度特性及允许偏差,参比端(冷接点)温度补偿, 以及与显示测量仪表的联接方法均与一般热电偶相同。

WRET-01型压簧式固定热电偶的结构如图所示,由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。

压簧式固定热电偶安装方法 :

WRET-01型压簧式固定热电偶的安装方法如图,所示,固定安装在被测物体上面,先将连接螺栓拧紧在被测物体上,再将热电偶紧贴被测物,拧紧卡套螺钉,***拧上锁紧卡套。

压簧式固定热电偶型号规格 :

型号

分度号

测温范围 ℃

热响应时间 t0.5s

保护管材料

WRET-01

E ( EA-2 ) *

0-400

<5

不锈钢 1Cr18Ni9Ti

WRNT-01

K ( EU-2 ) *

0-400

<5

不锈钢 1Cr18Ni9Ti

规格

连接螺栓
常规:M12*1.5mm
特殊:M12*1.75mm

总长 L(mm)

保护管 l(mm)

1000
1500
2000
2500
3000
3500
4000

30
30
30
30
30
30
30

35 或 70
1000
1500
2000
2500
3000
3500
4000
60
60
60
60
60
60
60
