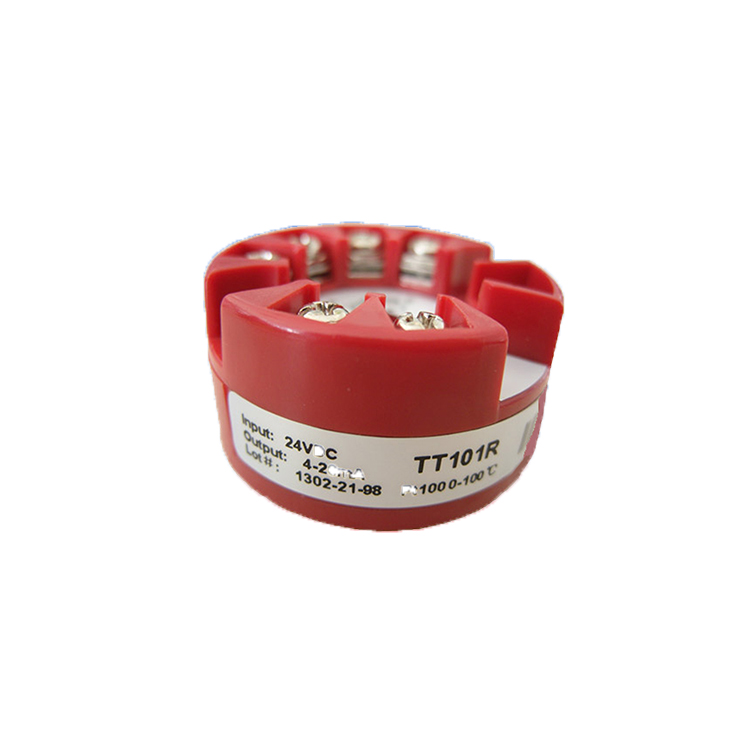

TT101R 智能温度变送器:

■应用

● 通用热电阻型智能温度变送器，用于将各种热电阻输入信号转换

为4～20mA 信号.

● 可接受热电阻（RTD）信号输入.

● 结构紧凑，可直接安装在热电阻、热电偶的接线盒（Form B）内,

选配专用卡件可实现DIN35 导轨安装.

■特点

● 结构紧凑.

● 安装方便，中央开孔使您可选择任何您希望的安装方式.

● 传感器监测开路和短路.

● 自我监测.

● 可通过专用手操器组态，组态信息可记忆.

● 精度高，功耗低，使用环境温度范围宽，工作稳定可靠.

● 使用范围广，可以与热电阻形成一体化现场安装结构.

● 电磁兼容符合EN61326-1:2006;EN61000-3-2:2006 + A1:2009

+ A2:2009;EN61000-3-3:2008 标准.

■技术参数

输入

测量变量温度

测量精度0.2%

传感器类型和测量范围见输入信号与量程范围一览表

输出

输出电流4～20mA

负载电阻RL≤（Ue-7.5）/0.021A

上、下限溢出报警输出电流IH = 20.5mA ; IL= 3.8mA

输入断线报警输出电流22mA

输入短路报警输出电流22mA

采样周期0.25S 额定值

保护反向保护

基本参数

供电电压7.5～45V,d.c.

温度漂移0.01% F.S./ ℃

阻尼时间< 5S

绝缘强度（输入、输出之间） 1500V,a.c.;1min

绝缘电阻（输入、输出之间） ≥100MΩ

电磁兼容性

EN61326-1:2006

EN61000-3-2:2006 + A1:2009 + A2:2009

EN61000-3-3:2008

最小量程50℃

重量32g

额定工作条件-环境温度

存储温度-50℃～+105℃

工作温度-40℃～+85℃

相对湿度≤85%

标定环境温度23℃

■输入类型及测量范围

＊参考条件：标定环境温度23℃（73.4℉）± 5℃。

■组态设定

组态设备：TT101R智能温度变送器手持操作器TC100.

可组态参数：输入传感器类型、输入测量范围。

■外形尺寸

传感器类型分度号量程范围输出精度

热电阻(RT)

Pt100 -200℃～+850℃ 0.4℃/0.2%

Pt1000 -200℃～+300℃ 0.4℃/0.2%

Cu50 -50℃～+150℃ 0.4℃/0.2%

Cu100 -50℃～+150℃ 0.4℃/0.2%

※输出精度误差取两个值中间较大者。
