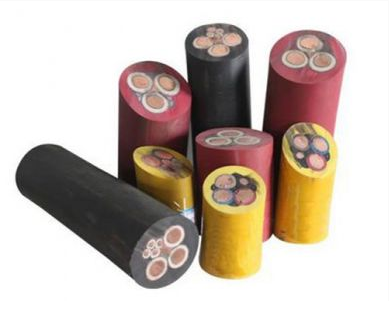

橡套电缆：
本产品适用交流额定电压450/750V及以下家用电器，电动工具和各种移动电器设备。
一、生产执行标准：JB8735.2-1998
二、使用特性
1、额定电压300/500V(YZ型)，450/750V(YC)型；
2、线芯的长期允许工作温度应不超过65℃；
3、“W”型电缆具有耐气候和一定的耐油性能，适宜于在户外或接触油污的场合使用；
4、-ZR型电缆具有阻燃性能；
三、型号、名称及主要用途用表1
表1
型号 | 名称 | 主要用途 |
YQ，YQW | 轻型橡套软电缆 | 用于轻型移动电器设备和工具 |
YZ，YZW | 中型橡胶软电缆 | 用于各种移动电器设备和工具 |
YC，YCW | 重型橡套软电缆 | 用于各种移动电器设备，能承受较大的机械外力的作用 |
四、规格范围如表2
表2
| 型号 | 额定电压（V） | 芯数 | 标称截面（mm2） |
YQ，YQW | 300/300 | 2，3 | 0.3～0.5 |
YZ，YZW |
300/500 | 2，3，4，5 | 0.75～6 |
| 1 | 1.5～240 |
| 2 | 1.5～95 |
YC，YCW |
450/750 | 3，4 | 1.5～150 |
| 5 | 1.5～25 |
五、规格尺寸及技术参数如表3～表5
表3 YQ，YQW型300/300V
| 标称截面（mm2） | 导体结构 | 20℃时导体电阻 | 电缆外径参考（mm） |
| 根/单线直径mm | ≤（Ω/km） | 2芯 | 3芯 |
0.3 | 16/0.15 | 69.2 | 6.6 | 7.0 |
|
|
0.5 | 28/0.15 | 39.0 | 7.2 | 7.6 |
|
表4 YZ，YZW型300/500V
标称截面（mm2） | 导体结构 | 20℃时导体电阻 | 电缆外径参考（mm） |
| 根/单线直径mm | ≤（Ω/km） | 2芯 | 3芯 | 4芯 | 5芯 | 3+1芯 |
0.75 | 24/0.20 | 26.0 | 8.2 | 8.8 | 9.6 | 11.0 | — |
1.0 | 32/0.20 | 19.5 | 8.8 | 9.2 | 10.0 | 11.5 | — |
1.5 | 30/0.25 | 13.3 | 10.5 | 11.0 | 12.5 | 13.5 | 12.0 |
2.5 | 49/0.25 | 7.98 | 12.5 | 13.0 | 14.0 | 15.5 | 14.0 |
4 | 56/0.30 | 4.95 | 14.0 | 14.5 | 16.5 | 18.0 | 16.0 |
6 | 84/0.30 | 3.30 | 17.0 | 18.0 | 20.0 | 22.5 | 19.5 |
表5 YZ，YZW型300/500V
| 标称截面（mm2） | 导体结构 | 20℃时导体电阻 | 电缆外径参考（mm） |
| 根/单线直径mm | ≤（Ω/km） | 1芯 | 2芯 | 3芯 | 4芯 | 5芯 | 3+1芯 |
| 1.5 | 30/0.25 | 13.3 | 7.2 | 11.5 | 12.5 | 15.5 | 15.0 | —— |
| 2.5 | 49/0.25 | 7.98 | 8.0 | 13.5 | 14.5 | 16.5 | 17.0 | 15.5 |
| 4 | 56/0.30 | 4.95 | 9.0 | 15.0 | 16.0 | 18.0 | 19.5 | 17.5 |
| 6 | 84/0.30 | 3.30 | 11.0 | 18.5 | 20.0 | 22.0 | 24.5 | 21.0 |
| 10 | 84/0.40 | 1.91 | 13.0 | 24.0 | 25.5 | 28.0 | 31.0 | 26.5 |
| 16 | 126/0.40 | 1.21 | 4.5 | 27.5 | 29.5 | 32.0 | 35.5 | 30.5 |
| 25 | 196/0.40 | 0.780 | 16.5 | 31.5 | 34.0 | 37.5 | 41.5 | 35.5 |
| 35 | 276/0.40 | 0.554 | 18.5 | 35.5 | 38.0 | 42.0 | — | 38.5 |
| 50 | 396/0.40 | 0.386 | 21.0 | 41.0 | 43.5 | 48.5 | — | 46.0 |
| 70 | 360/0.50 | 0.272 | 24.0 | 46.0 | 49.5 | 55.0 | — | 51.0 |
| 95 | 475/0.50 | 0.206 | 26.0 | 50.5 | 54.0 | 60.5 | — | 55.0 |
| 120 | 608/0.25 | 0.161 | 28.5 | — | 59.0 | 65.5 | — | 59.0 |
| 150 | 756/0.50 | 0.129 | 32.0 | — | 66.5 | 74.0 | — | 66.0 |
| 185 | 925/0.50 | 0.106 | 34.5 | — | — | — | — | — |
| 240 | 1221/0.50 | 0.0801 | 38.0 | — | — | — | — | — |
六、交货要求
1、成圈100M，成盘应大于100M;
2、短段电缆不小于10M，短段电缆的交货数量不超过交货总长度10%，且每个包装件应不超过五段;
3、根据双方协议允许任何长度的电缆交货，长度误差为±0.5%;
4、用户对产品有阻燃特性要求，在合同中需另补充协议。
