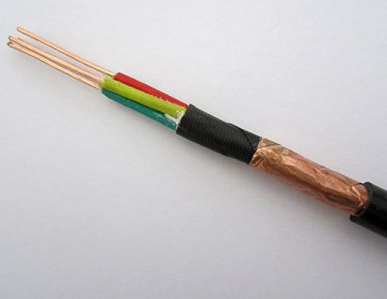

仪表用控制电缆、数字巡回检测装置用屏蔽电缆：
一：产品特点及用途
适用于交流额定电压450/750及以下仪表用控制电缆产品，巡回检测装置屏蔽电缆采用对绞铝塑复合膜屏蔽和铜丝编织屏蔽，抗干扰性能良好，广泛用于计算机测控装置。
二：产品执行标准
Q/HHTZH008
阻燃特性试验执行GB12666.5-90标准
三：使用特性
1. 交流额定电压：U0/U 450/750KV
2. zui高工作温度不超过70℃。
3. 电缆安装敷设温度应不低于0℃。
4. 电缆允许弯曲半径：非铠装电缆zui小为电缆外径的10倍
铜带屏蔽或钢带铠装电缆zui小为电缆外径的12倍
四：基本型号及名称
1.仪表用控制电缆
| KJYVP | 聚乙烯绝缘聚氯乙烯护套编织屏蔽仪表用控制电缆 |
| KJYVPR | 聚乙烯绝缘聚氯乙烯护套编织屏蔽仪表用控制软电缆 |
| KJYVP2 | 聚乙烯绝缘聚氯乙烯护套铜带屏蔽仪表用控制电缆 |
| KJYVP2R | 聚乙烯绝缘聚氯乙烯护套铜带屏蔽仪表用控制软电缆 |
| KJYVP3 | 聚乙烯绝缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制电缆 |
| KJYVPR | 聚乙烯绝缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制软电缆 |
| KJYVP | 聚氯乙烯绝缘聚氯乙烯护套编织屏蔽仪表用控制电缆 |
| KJYVPR | 聚氯乙烯绝缘聚氯乙烯护套编织屏蔽仪表用控制软电缆 |
| KJYVP2 | 聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽仪表用控制电缆 |
| KJYVP2R | 聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽仪表用控制软电缆 |
| KJYVP3 | 聚氯乙烯绝缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制电缆 |
| KJYVPR | 聚氯乙烯绝缘聚氯乙烯护套铝塑复合膜屏蔽仪表用控制软电缆 |
| 阻燃型电缆在型号前加ZR。 |
2 数字巡回检测装置用屏蔽电缆
KJCP
KJCPR
五：代号名称和含义
表2
| 项目 | 代号 | 说明 |
| 阻燃特性 | ZR | 分A、B、C级阻燃 |
| 系列代号 | KJ | 仪表用控制电缆(数字巡回控制电缆) |
| 绝缘材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
| Y | 聚乙烯 |
| 护套材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
| 屏蔽材料 | P | 铜丝编织屏蔽 |
| P1 | 镀锡铜丝屏蔽 |
| P2 | 铜带绕包屏蔽 |
| P3 | 铝塑绕包屏蔽 |
| 铠装材料 | 22 | 钢带铠装聚氯乙烯护套 |
| 23 | 钢带铠装聚乙烯护套 |
| 32 | 钢丝铠装聚氯乙烯护套 |
| 33 | 钢丝铠装聚乙烯护套 |
| 导体结构 | A | 单股导体 |
| B | 7股绞合导体 |
| R | 多股绞合导体 |
六：主要技术指标
1. 成品电缆导体直流电阻(Ω/km.20℃)参照附录表3。
2.20℃时绝缘电阻不小于5000MΩ/KM，成品电缆经受交流50HZ2.0KV/5min电压试验不击穿。
七：基本电缆规格及结构参数
参照塑料绝缘屏蔽控制电缆及相同结构计算机控制电缆。
