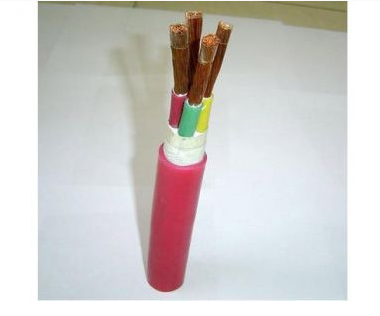

硅橡胶耐高温控制电缆
    发布时间: 2023-07-24 15:24

硅橡胶耐高温控制电缆

硅橡胶耐高温控制电缆

硅橡胶耐高温控制电缆:

一:产品特点及用途

  本产品适用于交流额定电压450/750V及以下移动或固定敷设用电器仪表连接线或信号传输,

  电缆具有较好的热稳定性,能在高温、低温、腐蚀性中保持良好的电性能和柔软性,适合

  冶金、电力、石化等行业具有移动耐温等特殊要求场合使用。

二:产品执行标准

  Q/HHTZH004.2

  阻燃耐火特性试验执行GB12666-90标准

三:使用特性

  1. 交流额定电压:U0/U 450/750KV

  zui高工作温度:180℃

  2. zui低环境温度:硅橡胶护套:固定敷设-60℃,非固定敷设-20℃

  3. 电缆安装敷设温度应不低于-20℃。

  4. 电缆允许弯曲半径:非铠装电缆zui小为电缆外径的6倍

四:基本型号及名称

KGG硅橡胶绝缘和护套控制电缆
KGGR硅橡胶绝缘和护套控制软电缆
KGGP

硅橡胶绝缘和护套铜丝编织屏蔽控制电缆


KGGRP 硅橡胶绝缘和护套铜丝编织屏蔽控制软电缆
KGGRP1硅橡胶绝缘和护套镀锡编织屏蔽控制软电缆
备注:1 如需阻燃型硅橡胶电缆,型号前加ZR;



  2硅橡胶绝缘丁腈护套电缆在芯数多,截面大的情况下代替硅橡胶绝缘和护套耐热控制电缆,

  适用情况与硅橡胶护套电缆相似,长时使用温度为-60-105℃。

  3导体线芯中铜丝可以采用镀锡。

五:代号名称和含义


                                     表2

项目 代号说明
阻燃特性 ZR阻燃硅橡胶护套
系列代号K控制电缆
绝缘材料 G硅橡胶
护套材料G硅橡胶
YVF丁腈聚氯乙烯
屏蔽材料P

铜丝编织屏蔽


P1镀锡铜丝屏蔽
导体结构A单股导体
B7股绞合导体
R多股绞合导体


六:主要技术指标

  1. 成品电缆导体直流电阻(符合GB3956规定)参照附录A表3规定。

  2.20℃时绝缘电阻不小于500MΩ/KM。

  3.成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。
